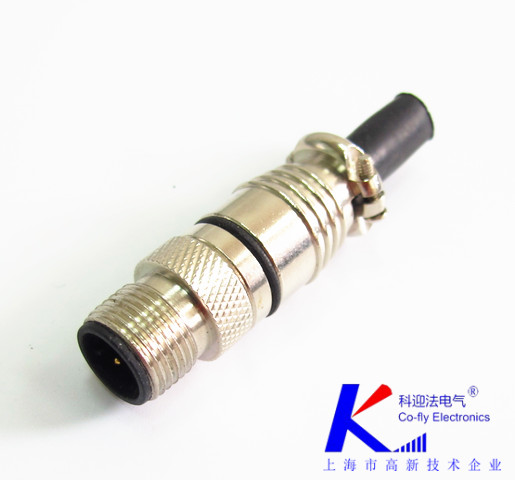

M12連接器要具有非常好的性能，比如說防水性能就是其中之一，防護等級可以達到IP67，具有很強的密封性。M12連接器構造分成電源插頭和電源插座兩一部分，一般應用時，電源插座安裝于實驗儀器上，根據安裝法蘭固定不動，電源插頭構造為電纜線方式，可與電源插座對接完成傳送作用。對接端具備一個長方形的硅膠圈，兩邊設于安裝螺紋孔，尾部選用環氧樹脂膠打膠、密封性。

安裝時，應用2個安裝螺絲，選用板后安裝方法，電源插座固定不動于安裝板上，電源插座上的正方形密封環在安裝螺絲的擰緊下縮小，具有密封性、防潮功效。M12連接器的另一端應用防潮線夾固定不動M12連接器電源插頭，電源插頭安裝在防潮線夾內，線夾兩邊的安裝螺絲越過M12連接器電源插頭，在防潮線夾的對接端設立一個容積很大的密封環。

當電源插頭與電源插座對接時，線夾兩邊的安裝螺絲與控制面板上的六角安裝螺絲的螺紋開展對接，在安裝螺絲的功效下，完成射頻連接器電源插頭和電源插座的插合；另外，防潮線夾對接端正方形密封環遭受安裝控制面板的縮小，完成M12連接器對接頁面的密封性防潮作用。

M12連接器不同場合安裝方式

M12連接器航空插座、電纜組件安裝時為引進或引出來聯接，必須歷經控制面板。控制面板安裝方法有過墻安裝和法蘭安裝。過墻安裝便是在金屬材料控制面板或汽車儀表板上穿一個埋孔，這埋孔一般制成“D”型，隨后再用螺帽安裝，能避免射頻連接器旋轉，這類安裝方法具備安裝速度更快和安裝低成本的優勢，可是對控制面板兩側的安裝室內空間規定較為高，并且不適感用以振動較為高的自然環境中；法蘭安裝分成四孔法蘭和二孔法蘭，這類安裝方法只適用控制面板一面實際操作的場所。

M12連接器必須安裝到pcb電路板處時，安裝方法有焊合、壓進式和表層貼裝式。焊合是在pcb電路板上切孔，將射頻連接器的腳位破孔后再電焊焊接；壓進式是將腳位和pcb電路板上的打孔根據一定的工作壓力壓進pcb電路板上；表層貼裝式常見于M12連接器，便是將M12連接器的內外電導體一次性的電焊焊接到pcb電路板的一面。
