無源分線盒具有通知功能的系統

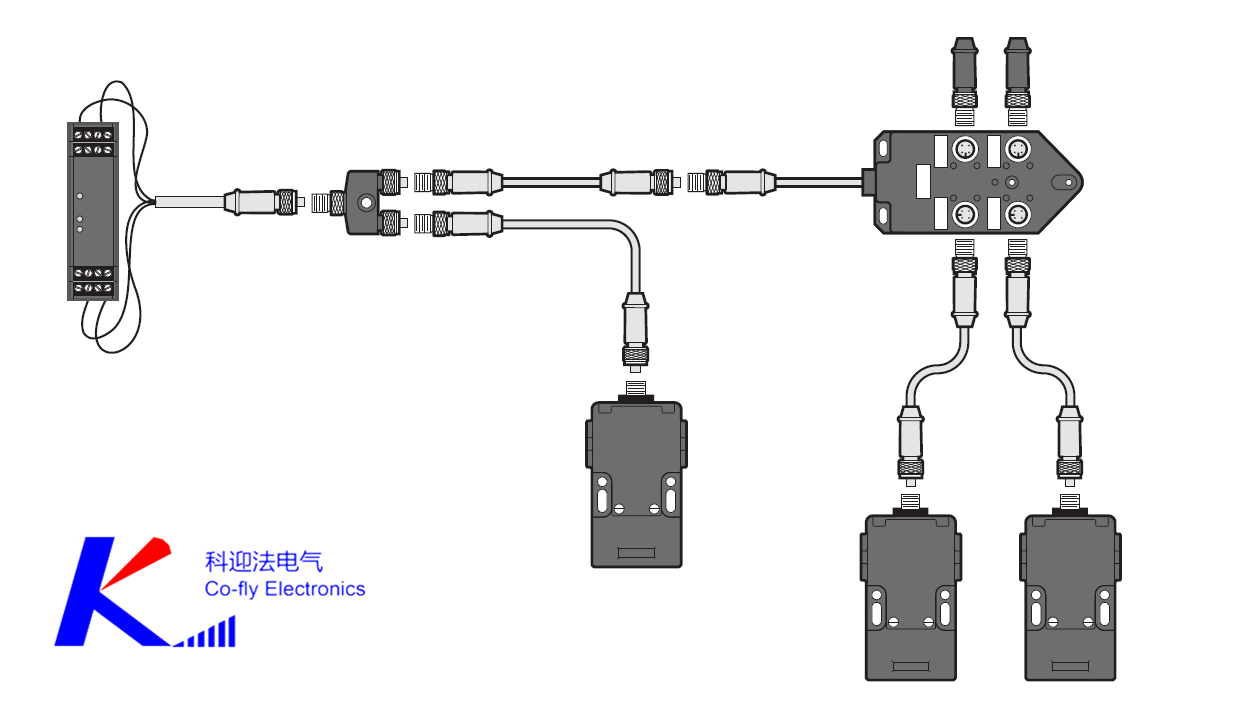

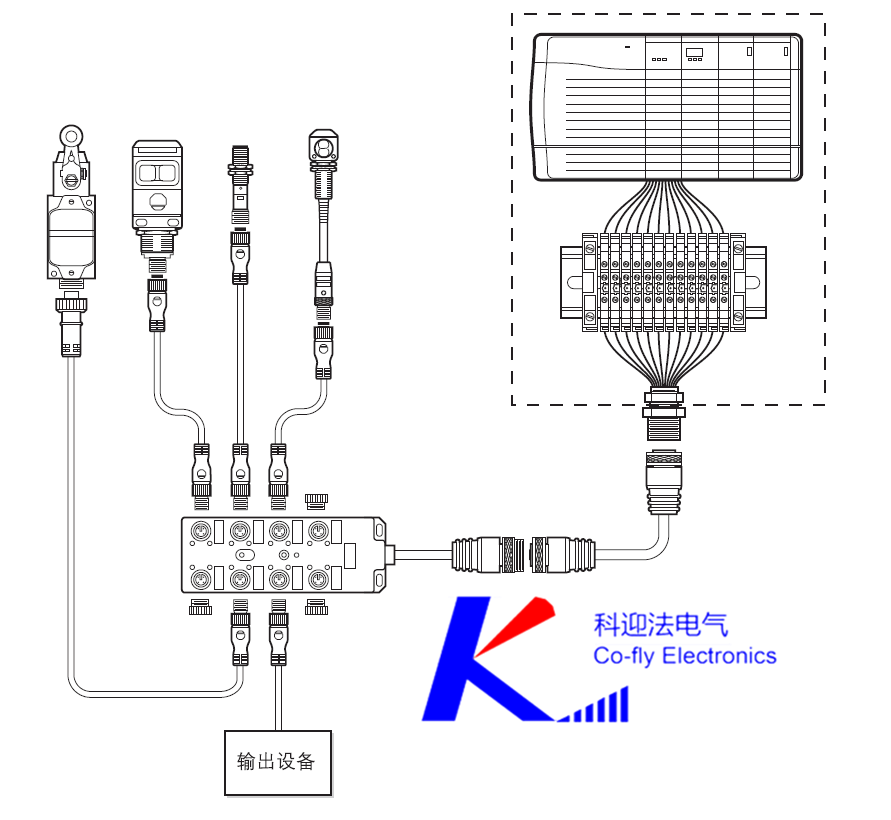

如下圖所示，無源分線盒具有通知功能的系統布局需要跳線、短路插頭和分線盒來串聯連接安全電路，并提供單獨的電路實現通知功能。在以下幾種觸點配置下，需要為這些應用提供分線盒：具有 2 個N.C. 的雙通道、具有 1 個

N.C. + 1 N.O 的雙通道、或具有 1 個N.C. 的單通道。每種類型還提供一個N.O. 輔助觸點， 用于連接提供光學或聲音報警指示的通知設備。此外，無源分線盒上的LED 可協助對該系統進行故障處理。請?jiān)俅巫⒁猓挥性谒形词褂玫亩丝谏习惭b短路插頭，系統才可運行

無源分線盒優勢

安裝成本更低并且便于系統擴展

故障處理和組件更換更簡單

模塊化

有來自各開關的反饋

最高支持類別 3（符合EN954-1）的系統

無源分線盒限制

僅適用于干式觸點開關— 無光幕、安全地毯或壓敏安全邊緣

無源分線盒設備網絡

DeviceNet 是一種開放式通信網絡，用于將工廠車間設備（如光電傳感器、電感式接近傳感器、電機啟動器、驅動器、閥歧管和簡單操作員接口）連接起來，而無需通過I/O 系統進行連接。該網絡可增加由工廠車間設備傳送到控制系統的信息量和傳送速度，并能大幅降低接線成本。

DeviceNet 網絡由為節點提供電源和通信的電纜系統組成。與之前的示例相似，從完全采用硬接線的網絡到完全基于連接器的系統均可供選擇。以下示例用于展示不同介質類型及其特性和限制，實際上，每種介質都支持與非網絡情況相同的連接類型。

無源分線盒設備扁平介質系統

KwikLink™ 通用介質

KwikLink 常規用途連接器同樣采用由羅克韋爾自動化首創的扁平電纜設計，并引入了原始的KwikLink 系統，將原有的靈活性與簡便性融入到矮型、OEM 友好的包裝中。

無源分線盒優勢

經過優化的即插即用功能可大幅降低勞動力

物料和安裝成本

可以將設備添加到干線上的任何位置— 不需要預先確定電纜的長度

模塊化卡鎖式連接器無需切割電纜和剝線

豐富的組件、電纜類型和附件帶來最佳的系統靈活性

帶鍵的電纜和卡鎖式連接器可防止出現接線錯誤

要求不十分苛刻的工業應用的理想解決方案

2 類電纜— 比之前的扁平電纜更加靈活—

使電纜布線更加方便

無源分線盒限制

最大干線距離為 420 m (1378 ft)

一次性連接器使用之后無法移動或拆除
