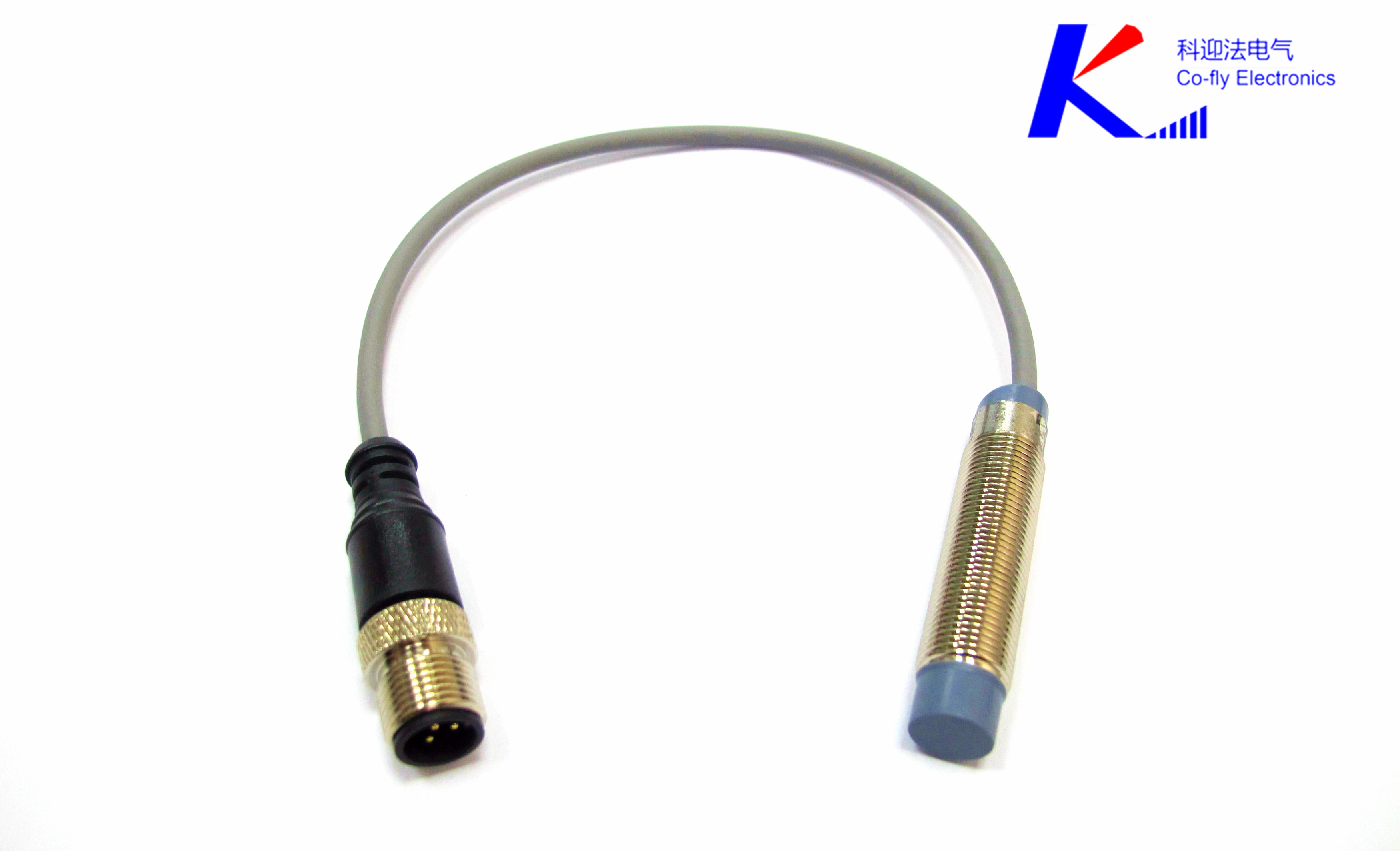

M12霍爾接近開關傳感器工作原理：

電感式接近開關是一種利用渦流感知物體的傳感器，它由高頻振蕩電路、放大電路、整形電路及輸出電路組成。

振蕩器是由繞在磁芯上的線圈而構成的LC振蕩電路。振蕩器通過傳感器的感應面，在其前方產生一個高頻交變的電磁場，當外界的金屬物體接近這一磁場，并達到感應區時，在金屬物體內產生渦流效應，從而導致LC振蕩電路振蕩減弱或停止振蕩，這一振蕩變化，被后置電路放大處理并轉換為一個具有確定開關輸出信號，從而達到非接觸式檢測目標之目的。

M12霍爾接近開關傳感器性能參數：

?1、工作電壓：是指電感式接近開關傳感器的供電電壓范圍，在此范圍內可以保證傳感器的電氣性能及安全工作。

2、工作電流：是指電感式接近開關傳感器連續工作時的最大負載電流。

3、電壓降：是指在額定電流下開關導通時，在開關兩端或輸出端所測量到的電壓，

4、空載電流：是指在沒有負載時，測量所得的傳感器自身所消耗的電流。

5、剩余電流：是指開關斷開時，流過負載的電流。

6、極性保護：防止電源極性誤接的保護功能。

7、短路保護：超過極限電流時，輸出會周期性地封閉或釋放，直至短路被清除。

M12霍爾接近開關傳感器感應距離與傳感器的選擇：

感應距離是接近開關一個最重要的參數，它主要取決于傳感器的尺寸大?。ň€圈或者電容器），其他影響因素是目標物的外形尺寸、材質以及環境溫度等。對于磁式接近傳感器來說，相應磁塊的排列分布和磁場的強度也是決定感應距離的一個關鍵因素。

接近開關的類型選擇

非齊平接近開關

非齊平接近開關具有最大的感應距離（與直徑有關）。正如先前所提到的，對于電感式接近開關，線圈是產生電磁場的，為使產生的磁場向著一個方向，線圈被安裝在一個鐵芯內。然而還是有一部分磁場會徑向散射，這種徑向能檢測到目標物的效果同樣在電容式接近開關中具有。為防止開關周圍環境對開關的影響，開關感應面周圍必須留出一定的空間。這個空間距離必須符合最小要求，下表列出了符合要求的最小間隙值。

齊平式接近開關

齊平式電感接近開關和電容接近開關可以齊平安裝而無需留出一段空隙 (A=0)。這種安裝方式相比非齊平的優勢在于有更好的機械保護功能，安裝時也不會出現傾斜。由于內部特殊的屏蔽作用，使側面徑向的磁場減小，這些接近開關的感應距離大約是非齊平安裝接近開關的60%左右。

相互干擾

為防止接近開關間相互干擾，幾個傳感器相鄰安裝時必須保持上表所列的最小距離F。如果這個距離會導致相關應用問題，根據需要我們可以提供不同頻率的接近開關，他們可以相鄰安裝。
